電壓就是指某點相關于參考點的電位差。某點電位高于參考點電位稱為正電壓，某點電位低于參考點電位稱為負電壓。電壓的符號是“U”。電壓的單位為伏特，簡稱伏，用字母“V”表示。

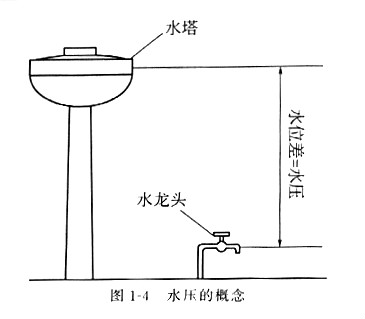

形象地說，電壓就好比自來水管中的水壓。如圖1-4所示，水塔的水位高于水龍頭的水位，它們之間的水位差即為水壓。有了水壓，自來水才干從水龍頭里流出來。
關于一節電池來說，電壓就是電池正、負極之間的電位差，如圖1-5所示。普通以電池負極為參考點（電位為ov），那么電池正極的電壓為“1.5V”。假如以電池正極為參考點，則電池負極的電壓為“-1.5V"。
能夠說，電壓是產生電流的原動力，有了電壓，才會有電流在電路中的活動。在電路中，通常以公共接地點為參考點。假如說電路中某點的電壓是6V，其含義就是說該點相對于公共接地點具有6V的電位差。至于我們的家庭用電220V電壓，是指相線相關于零線具有220V的電位差，當然它是交流電壓。
(一）電壓的測量?jī)x器
測量電壓的儀器是電壓表，符號V
電壓表的運用
電壓表的運用辦法，讀數辦法:(下表)
項目 電壓表
接線柱 有三個接線柱，分別是“-”、“3”和“15”，“-”表示負接線柱，“3”和“15”是兩個正接線柱
量程及分度值 0~3量程，分度值為0.1V;0~15V量程，分度值是0.5V
（二）運用辦法
①電壓表必需與被測用電器并聯
②要讓電流從電壓表的正接線柱流入，從負接線柱流出
③所測電壓不能超越電壓表的量程，若不能估測被測電壓的大小，可用試觸法來試一下
④絕對不允許不經過用電器直接把電流表接在電源的兩極上，這樣會燒壞電流表和電源。
讀數辦法
① 依據導線銜接的接線柱斷定電壓表運用的是哪個量程
② 依據量程肯定所對應的分度值
③ 依據指針位置正確讀取電壓表的示數，若指針不指在整刻度要恰當估讀
④ 記載數值時不要遺忘寫上單位
（三）電壓的分類
1）1千伏以下的稱為低壓
2）35kV級以下電壓等級，稱為配電電壓；
3）110kV~220kV電壓等級，稱為高壓；
4)330kV~500kV電壓等級，稱為超高壓；
5)1000kV級以上電壓等級，稱為特高壓。
（四）電壓常見值
1kV=1000V=10^3V
1V=1000mV=10^3mV( 毫伏)
1、電視信號在天線上感應的電壓約0.1mV
2、維持人體生物電流的電壓 約1.2mV
3、堿性電池標稱電壓1.5V
4、一節鉛蓄電池電壓2V
5、手持挪動電話的電池兩極間的電壓 3.7V
6、對人體安全的電壓枯燥狀況下不高于36V
7、家庭電路的電壓220V（日本和一些美洲的國度的家用電壓為110V
8、動力電路電壓 380V
9、無軌電車電源的電壓550~600V
10、列車上方電網電壓25000v
11、電視機顯像管的工作電壓10kV以上
12、發作閃電的云層間電壓 可達1000kV
電力系統電壓等級有220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV ，10 kV供電范圍為10Km、35 kV為20~50Km、66 kV為30~100Km、110 kV為50~150Km、220 kV為100~300Km、330 kV為200~600Km、500 kV為150~850Km。
（五）電壓?jiǎn)挝恢?/div>
安培A 電流
伏特 V 電勢，電勢差，電壓 =W/A
歐姆Ω 電阻,阻抗, 電抗 = V/A
法拉 F 電容 =C/V
亨利 H 電感
西門子 S 電導,導納, 磁化率 = Ω
庫侖 C 電荷, 帶電量 = A·s
歐姆·米 Ω· m
電阻率 ρ
西門子/每米 S / m 電導率
法拉/每米 F / m 電容率 介電常數 ε
反法拉 F 電彈性 = F
瓦特 W 電功率，電能 = J/s
千瓦·時 KW·h 電功，電能 = 3.6 MJ
（六）記憶口訣
電流構成有緣由，兩端電壓是基本。
家庭電路二百二，一點五伏常記心。
丈量電壓電壓表，V字符號把類分。
三柱兩線兩量程，并聯正負須認真。
意義：
（1）電流構成的基本緣由是電路兩段存在著電壓。
（2）家庭電路兩端的電壓是220伏，普通干電池兩端的電壓是1.5伏，都是常用的電壓值。
（3）電壓標是丈量電壓的儀表，，電壓標的標志是外表上的V字符號。
