今天我講控制部分。只講一種電路 2844的開關電源電路。2844開關電源電路在變頻器的應用很普遍，變頻器這種工業設備還是值得去維修的。而且2844開關電源電路結構簡單可靠。所以工業變頻用的非常多。

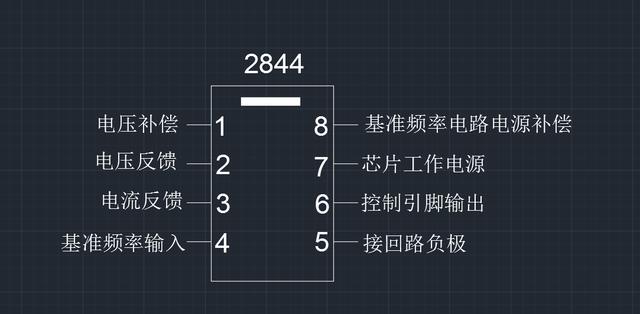

先看個2844芯片的引腳圖
引腳圖自行理解版
這里我要引入一個占空比的概念，占空比就是在一個周期時間內高電位出現的時間所占比例。
網上圖片都是英文引腳的 這是根據我的理解翻譯過來的，比較接地氣的，網上的太洋氣了。
首先我講一下 7和5 兩個引腳很簡單就是這顆芯片的工作電源 需要一個外置的穩壓直流電源。
6腳是控制開關的引腳，是電壓輸出的，6腳發出的信號是控制開關的通斷的 間隔時間特別的短。
1腳是電壓補償在開關電源電路中，會有電壓信號反饋到2844.如果1腳接受的反饋電壓過低那么6腳輸出的控制信號占空比就會增加。
2號腳也是電壓反饋，但是他的作用是當負載電路電壓過高的時候降低6腳輸出的占空比或者截止輸出。
所以12腳一起作為電壓反饋的端來控制開關電源輸出的電壓穩定。當出現異常的時候能保護負載用電器的安全。
3號腳是電流反饋電路。一般會用一個電阻在輸入線圈采樣，當負載出現短路，采樣的電流反饋信號就會增大，這時候就能控制輸出引腳來降低占空比或者截止6腳的控制信號。
4腳我理解為基準頻率信號。4腳連接的是一個RC震蕩電路。為整個2844芯片提供一個時間的基準。調整占空比就是調整高電位的時間和低電位的時間，所以需要一個節拍時間的參考，所以就用RC震蕩電路作為節拍。一個時間基準是由固定的節拍數的。調整幾個節拍作為高電位幾個節拍是低電位。
8腳是輔助電源輸出。主要是不斷的給RC震蕩電路供電的。讓RC電路一直工作。
以上是各個引腳根據我自己的理解做的介紹。
那么我來逐個解決每個引腳的需要。
7和5腳的電源解決。通常我們用一個穩壓二極管供電。穩壓二極管的工作特點是二極管反向擊穿的時候在一定電流范圍內穩壓二極管兩端的電壓保持不變。我們就用一個穩壓二極管給2844供電

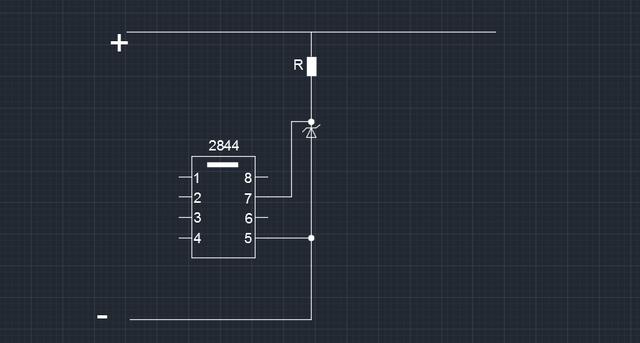

2844供電圖
電路里面終于出現一個電阻了，有很多講解不會講解這個電阻的但是看的有點礙事誤導人，那么我就解釋一下這個電阻是干嘛用的。穩壓二極管反向擊穿電流需要在一定范圍內的 電流大了二極管就徹底燒毀電流小了就不工作，二極管擊穿的時候阻值很小。電路就得限制電流。我們可以根據輸入電源的電壓 和二極管需要的工作電流就能算出這顆阻值的大小。

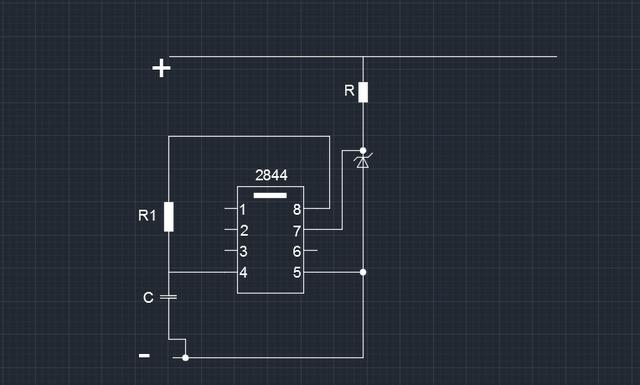

RC震蕩電路接入
4接入RC震蕩電路8為之供電 為整個2844芯片工作打節拍。

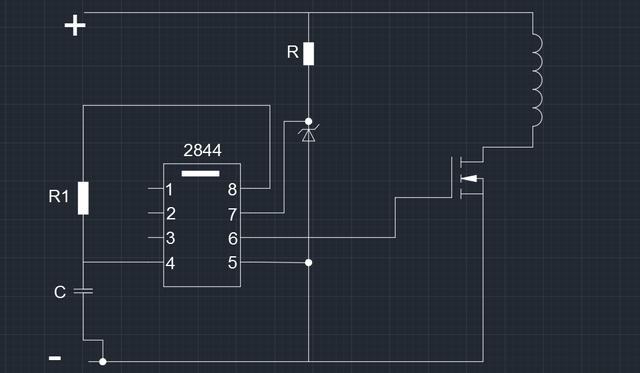

6腳接場效應管來控制主感應線圈的通斷。就是之前的圖演變的。

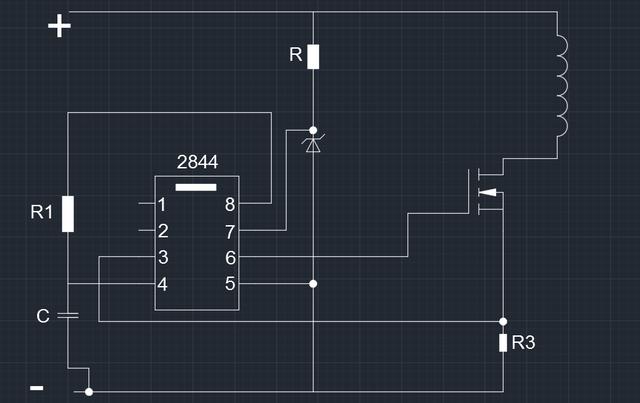

增加3腳電流反饋
3腳是電流反饋通常反饋是在主電路中的，來采集所以次級線圈的總電流。R3采樣電阻阻值通常只有1歐姆左右。這個在開關電源電路里面很明顯的 。反饋的原理很簡單就是歐姆定律 電流越大 R3兩端的電壓就越大，3腳反饋的電壓高就說明負載電流過大了。
下面是最困難的了，終于上了最復雜的一張圖了。是電壓反饋電路我盡力簡化了

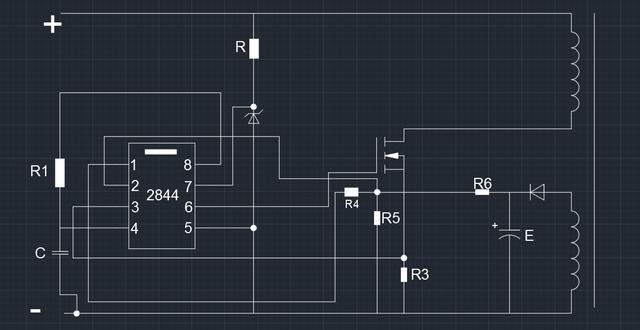

12腳的電壓反饋電路
電壓反饋電路是通過次級感應線圈來反饋的。保證反饋電壓的穩定 次級線圈輸出我加了個濾波電解電容讓輸出穩定的直流電壓反饋，R4 R5 R6是根據2844芯片的12引腳的需要反饋的電壓值和電流以及我們要控制的負載電壓綜合計算出來的。輸出的電壓不同阻值不同，線圈的圈數不同 阻值也不同。這樣一個2844 最簡化的原理圖就解釋出來了！這只是一種反饋的電路，還有另外一種反饋使用的也非常多。這部分大家先消化一下。還有相關的電路下次可以繼續解釋
這期有幾個沒有解釋到位的小地方 希望看官老爺可以自己的查一下
穩壓二極管的原理
濾波電解電容如何工作。
