一文徹底了解米勒平臺究竟是怎么來的
很多硬件工程師第一次觀測SiC MOS管開關波形時，都會產生一個疑惑：柵極驅動電壓明明還在持續抬升，為什么VGS波形會突然走平、停滯不動？
這并不是驅動電路故障，也不是器件損壞，而是功率開關瞬態過程中最關鍵、最核心的電荷競爭現象。肉眼看到的平直波形平臺，背后是MOS管內部電容電荷高速轉移、電流重新分配的動態博弈過程。
一、通俗講透：到底什么是米勒平臺？
在SiC MOSFET的開通、關斷瞬態過程中，會出現一段特殊波形：外部驅動電壓持續變化，但柵源電壓VGS短暫維持恒定、幾乎無波動，形成一段平直的電壓平臺，這就是米勒平臺。

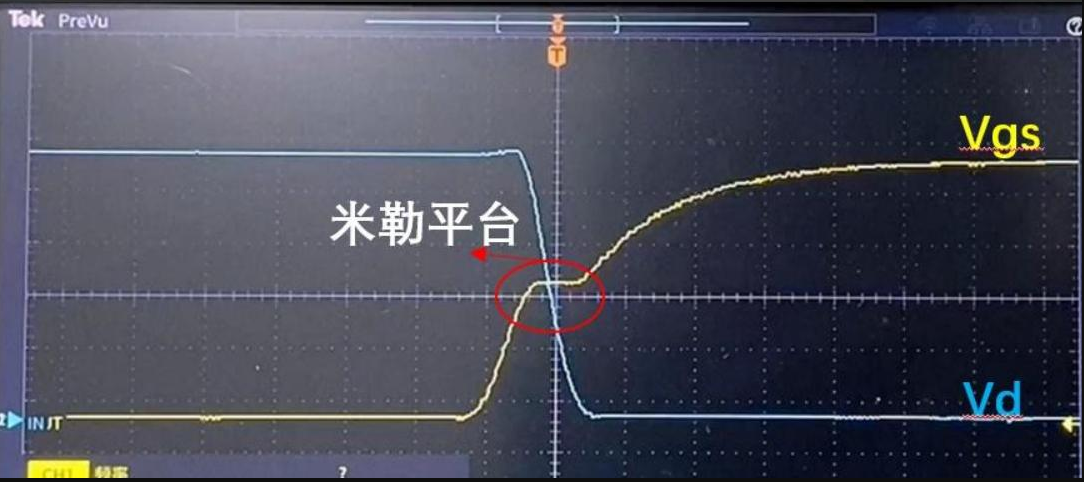

這個階段是器件開關過程中最脆弱、最關鍵的換流窗口期。結合實測波形能清晰發現：米勒平臺的出現時間，與漏源電壓VDS的快速跳變高度同步。簡單來說，只要VDS處于高速變化狀態，柵極電壓就無法正常抬升或回落，最終被“鉗位”在固定數值。
二、米勒效應命名由來：輸入輸出的電容反饋放大

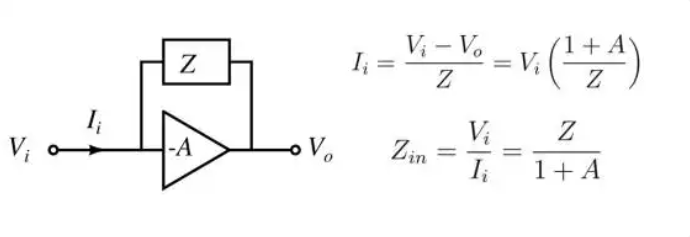

該現象源自約翰·米勒提出的米勒效應，用工程實戰邏輯解讀更好理解：當器件輸入、輸出端存在反饋電容時，輸出側的劇烈電壓波動，會通過電容反饋折算到輸入端，讓輸入端等效負載電容被大幅放大。
對應到SiC MOS管結構中，承擔核心反饋?zhàn)饔玫木褪菛怕╇娙軨gd。在VDS高速變化、dv/dt極大的瞬間，Cgd會持續抽取大量電荷，占用絕大部分驅動能力，這就是米勒平臺產生的底層根源。
多數新手只停留在“電容數值變大”的表層認知，真正的硬件設計核心，是理清瞬態電流流向與電荷分配邏輯，這也是區分理論認知和工程實戰的關鍵。

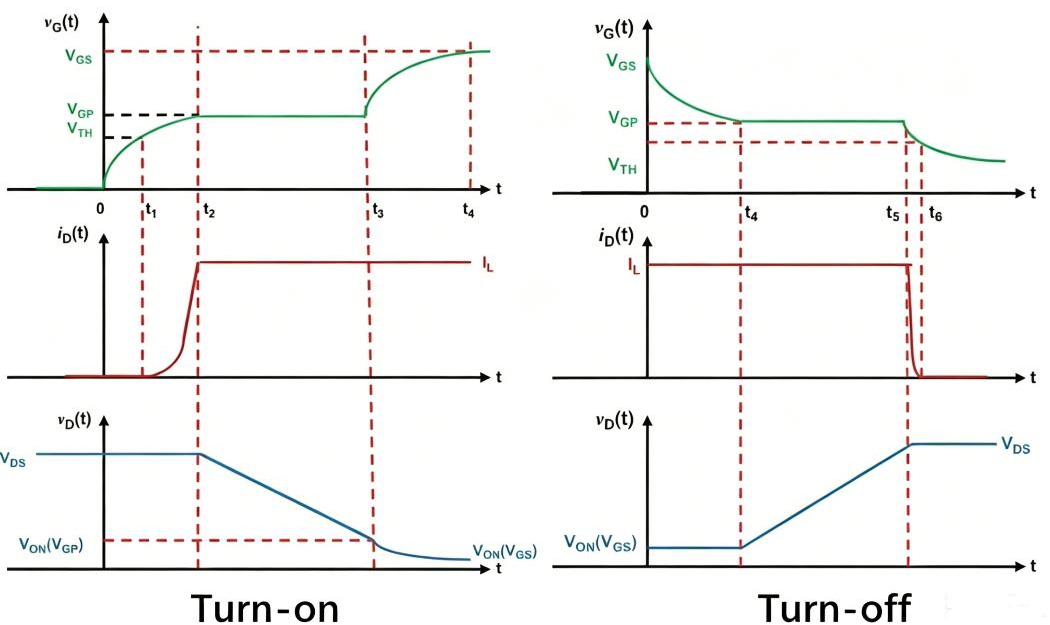

三、開關波形不同步的真相：感性負載的能量慣性

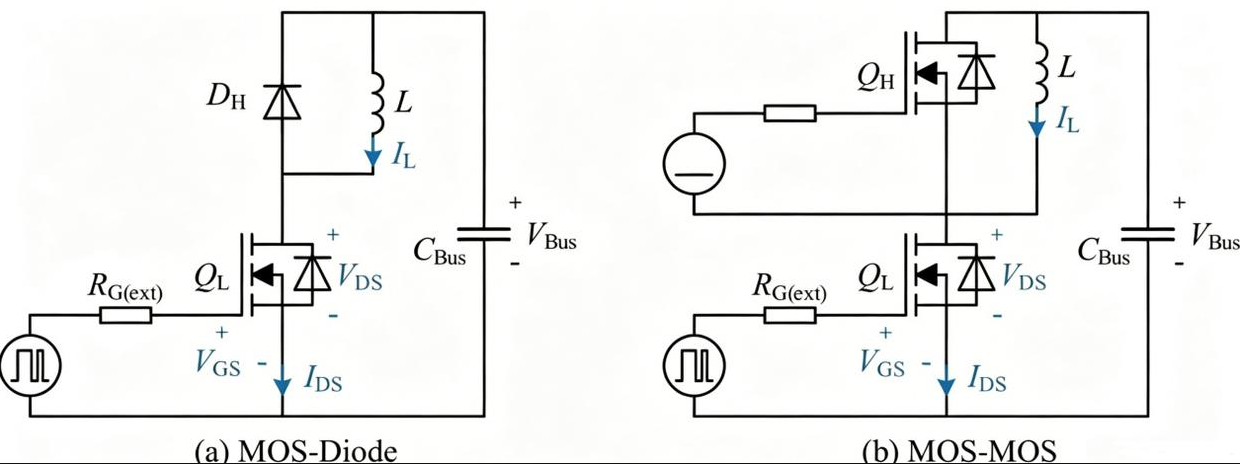

以半橋、Boost拓?fù)涑Ｓ玫碾p脈沖測試場景為例，SiC MOS管驅動感性負載時，電流和電壓的切換存在固定時序差，這是電感儲能特性決定的，并非波形繪制誤差。
開通過程：電感電流無法瞬間突變，開通初期電流仍由續流器件承載；待主開關管電流完全接管回路后，漏極電壓VDS才會快速跌落。
關斷過程：時序完全相反，先完成VDS電壓抬升，阻斷高壓回路后，電流才會逐步衰減退出。
而米勒平臺，恰好精準出現在電壓劇烈跳變、柵極電荷供給不足的臨界過渡期，是開關瞬態的標志性特征。
四、米勒平臺的本質：多重工況疊加的必然結果
米勒平臺并非獨立的單一現象，而是三種工況同步作用的綜合結果：器件工作在飽和區、漏源電壓高速跳變、柵極驅動同時為Cgs、Cgd雙電容充放電。

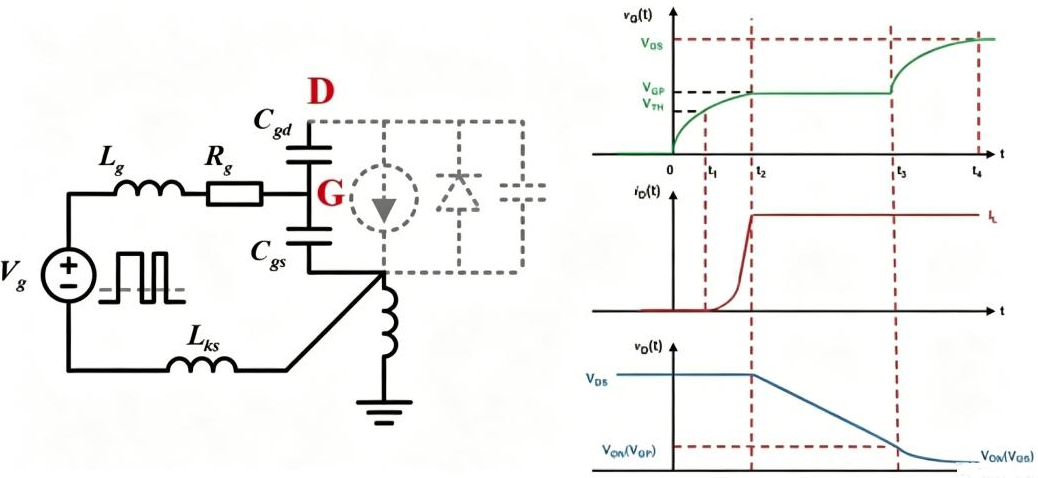

五、電路視角拆解：為什么柵極電壓會被“釘死”？
拆解柵極驅動回路的工作邏輯，就能徹底看懂平臺成型過程：
米勒平臺出現前，驅動電流主要集中為柵源電容Cgs充電，VGS隨充電進程穩步抬升；
一旦進入米勒階段，VDS高速波動，柵漏電容Cgd、漏源電容Cds會產生巨大的位移電流。此時驅動芯片輸出的有限電流，幾乎全部用于抵消、搬運漏極側的突變電荷，僅剩極少電流可用于提升柵極電壓，最終表現為VGS電壓短暫恒定。
需要糾正一個常見誤區：米勒平臺出現時，電容實際容量并沒有瞬間暴漲。真正的原因是高dv/dt、強反饋、高增益工況，讓輸入端等效負載被大幅放大，驅動回路等效在給超大電容充電。
平臺波形看似靜止，實則內部電荷一直在高速轉移，只是從柵極電壓波形上無法直觀體現。

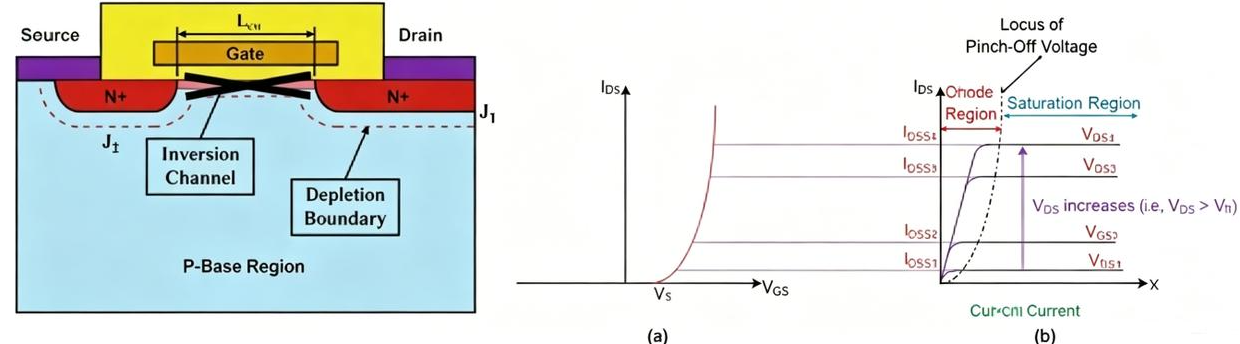

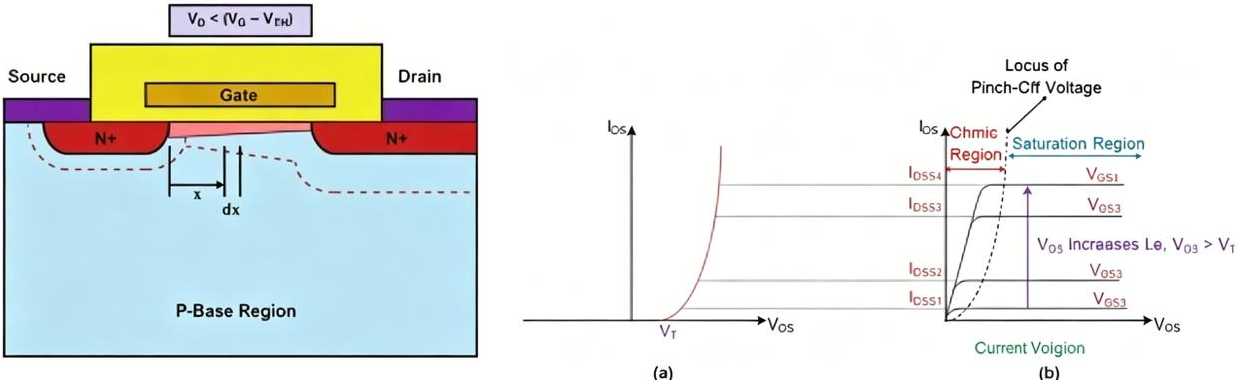

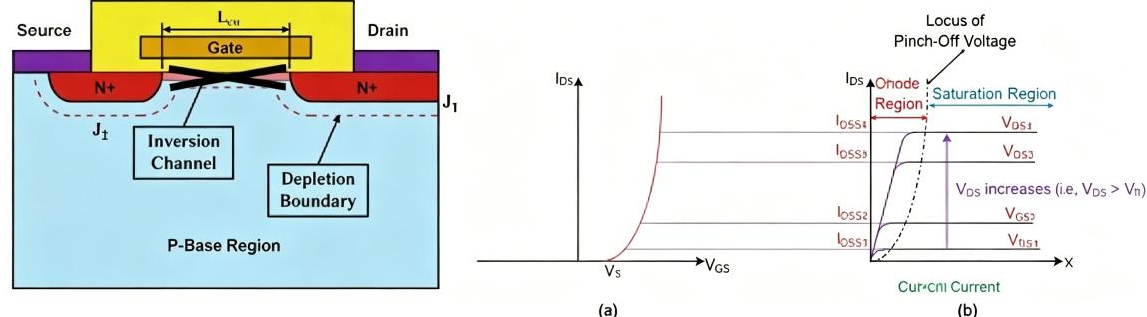

六、器件物理層面的開關區間切換
從半導體物理角度來看，MOS管開通時會依次經歷截止區、飽和區，最終進入歐姆區；關斷過程則完全反向。而米勒平臺對應的時間段，正是器件跨區切換、VDS電壓劇烈變化的核心窗口期，因此可以直接總結出核心規律：米勒平臺持續時間 ≈ 漏極電壓跳變時間。
七、工程設計核心：看懂平臺才能規避隱患
資深工程師設計功率電路，絕不會只確認器件能否正常導通，核心會緊盯米勒平臺階段的關鍵指標：dv/dt斜率、驅動電流能力、PCB寄生電感、米勒耦合強度。
該階段設計不當，會引發一系列硬件問題：輕則開關損耗劇增、整機效率下降，重則出現柵極誤導通、波形振鈴、EMI電磁干擾超標，甚至上下管直通炸機，直接摧毀設備。
這也能解答諸多工程疑問：
為什么驅動電阻不能隨意取值？因?yàn)樗苯記Q定柵極充放電速率，影響平臺寬度與損耗；
為什么高端SiC電路需要負壓關斷、米勒鉗位電路？核心就是為了抑制平臺期高dv/dt帶來的柵極耦合干擾，避免電壓誤抬升導致誤導通。
八、米勒平臺：電路可靠性的“試金石”
米勒平臺的波形特征，是直觀評判器件選型、驅動芯片性能、PCB布局合理性的核心依據。成熟的硬件工程師分析波形，不會只看電壓、電流幅值，而是重點研判：平臺寬度是否合理、dv/dt斜率是否可控、柵極寄生電感是否在耐受范圍。
總結
米勒平臺不是異常波形，而是SiC MOS管開關物理特性最直觀的外在體現。吃透米勒平臺的形成邏輯，就能打通驅動設計、器件選型、EMI優化、誤導通抑制的全套設計思路。
硬件高手分析開關波形，看的從來不是表面數據，而是波形背后的電荷流向、能量轉換邏輯與潛在風險，這也是精準優化功率電路的核心精髓。
