同樣一個 “飽和區” 術語，卻經常讓硬件新手踩大坑，輕則功率管持續發熱、整機效率暴跌，嚴重時器件直接熱擊穿報廢。
很多初學模擬電路的人都會陷入思維誤區：雙極三極管（BJT）有飽和區，MOSFET 也標注飽和區，二者叫法完全一致，工作特性理應相近。
事實恰恰完全相反。
三極管用作開關器件時，設計目標就是穩定工作在飽和區間；但 MOS 管想要實現低損耗導通，穩態工況下要盡可能遠離飽和區，進入歐姆線性區。二者一個追求極低集射壓降 VCE (sat)，一個追求極小導通電阻 RDS (on)，名稱相同，內部物理機理卻完全相悖。

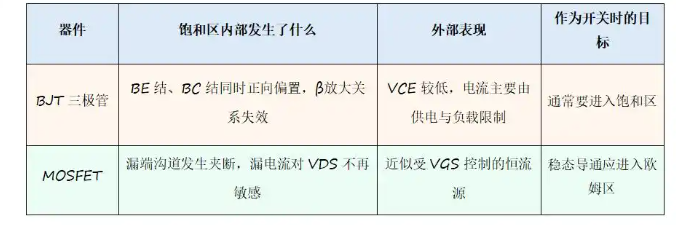

一、核心結論先理清：兩類器件的 “飽和” 壓根不是一回事
“飽和” 只是用來描述器件控制關系到達臨界邊界的統稱，不代表三極管與 MOS 管內部發生了相同的載流子運動現象，不能混為一談。
二、三極管導通為什么要進入飽和區，壓低 VCE 壓降？
以 NPN 雙極型三極管為例，正常放大工況的條件是發射結正向偏置、集電結反向偏置，發射極釋放的載流子穿過基區后，會被集電極電場快速收集，在一定區間內集電極電流滿足電流放大倍數關系。

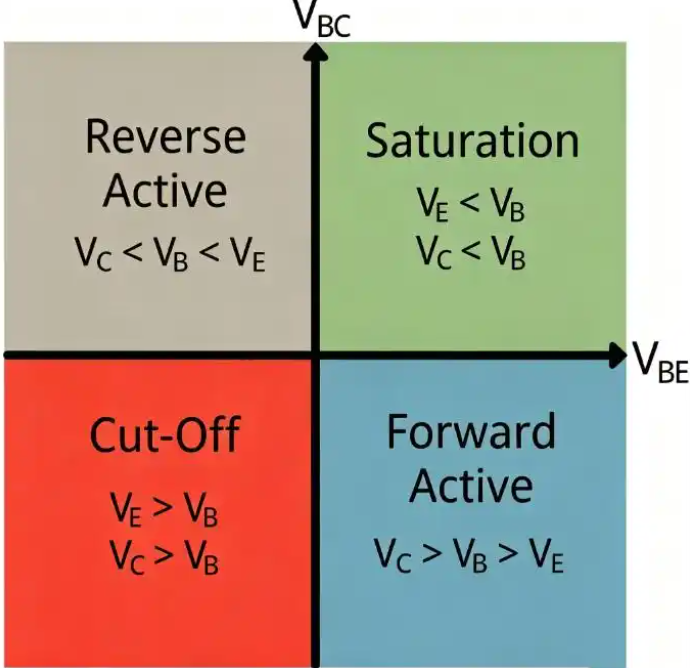

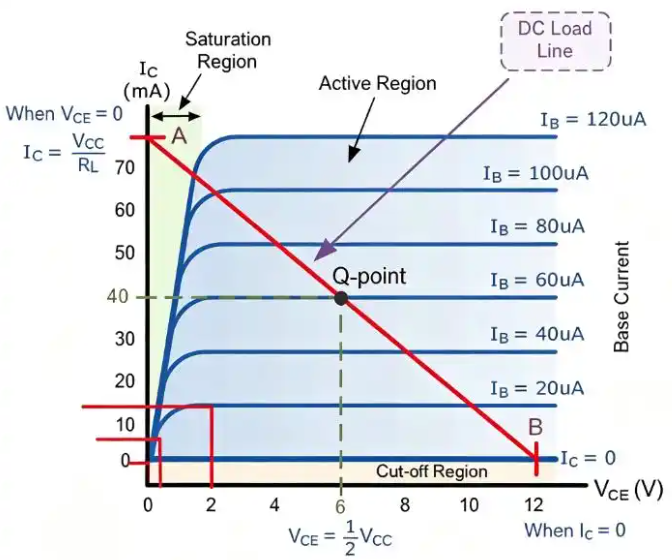

但當三極管作為電子開關使用，持續加大基極驅動電流、VCE 不斷下降時，器件內部電場分布、載流子輸運狀態會同步改變。輸出曲線左側出現拐點要分兩層理解：微觀層面，電場強度升高后載流子漂移速度趨近飽和，電流增長速度大幅放緩；工程劃分標準則看 PN 結偏置狀態，一旦集電結由反偏轉為正偏，三極管正式進入飽和區。
這兩套邏輯要分開看待：載流子速度飽和解釋輸出曲線出現拐點、電流增速受限的底層原因；發射結、集電結的偏置狀態，是工程師區分放大區與飽和區的實操標準。進入飽和狀態后，IC=βIB 的放大規律徹底失效，集電極電流大小由供電電壓、負載阻值、器件內部電場與 VCE 共同決定，即便繼續提升基極電流 IB，集電極電流也不會按照 β 比例同步上漲。

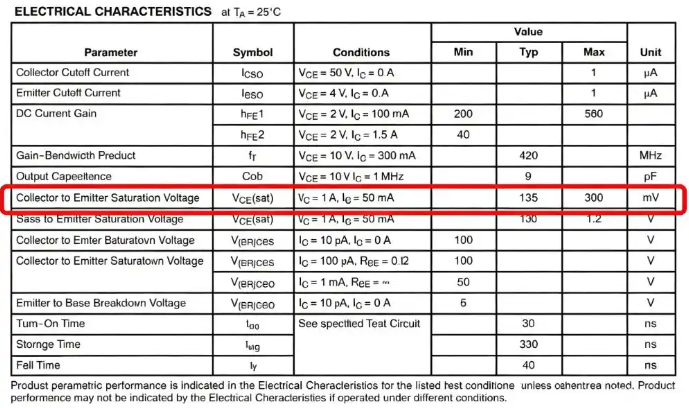

工程中用 VCE (sat) 表征飽和導通后的殘余壓降，該數值并非固定 0.2V，會隨集電極電流、基極驅動強度、環境溫度、芯片結構產生浮動。中小信號功率管在標準測試條件下，飽和壓降大多落在 0.05~0.4V 區間，實際設計必須嚴格對照規格書標注的測試電流、基極電流參數。
開關電路設計關鍵提醒：不要死記 0.2V 飽和壓降
不能直接套用規格書給出的直流放大系數 hFE 計算基極限流電阻。開關設計普遍采用強迫 β設計思路，刻意把 IC/IB 比值設置為遠小于標稱 hFE，保障器件可靠飽和導通。
小電流、低頻應用場景，強迫 β 取值通常為 5~10 或 10~20，最終數值需要結合器件型號、最高工作溫度、VCE (sat) 曲線綜合核算，不能生搬硬套公式。
飽和深度也會影響開關速度：飽和程度越深，關斷瞬間基區存儲的多余載流子越多，存儲延時會明顯拉長。因此高速開關電路需要控制飽和深度，部分方案還會搭配肖特基二極管鉗位，避免出現過度飽和拖慢關斷速度。
三、MOS 管為何沒到傳統夾斷點，漏極電流就提前飽和？
以常用增強型 N 溝道 MOS 管舉例，當柵源電壓 VGS 超過閾值 VTH 后，柵極電場會在源漏之間生成導電反型溝道。這里要分清一個關鍵誤區：VTH 僅代表溝道剛剛形成、出現微弱可測電流，完全不等于器件進入低阻滿導通狀態；想要實現低損耗工作，必須參考規格書給出的標準驅動電壓（4.5V/6V/10V）對應的 RDS (on) 參數。

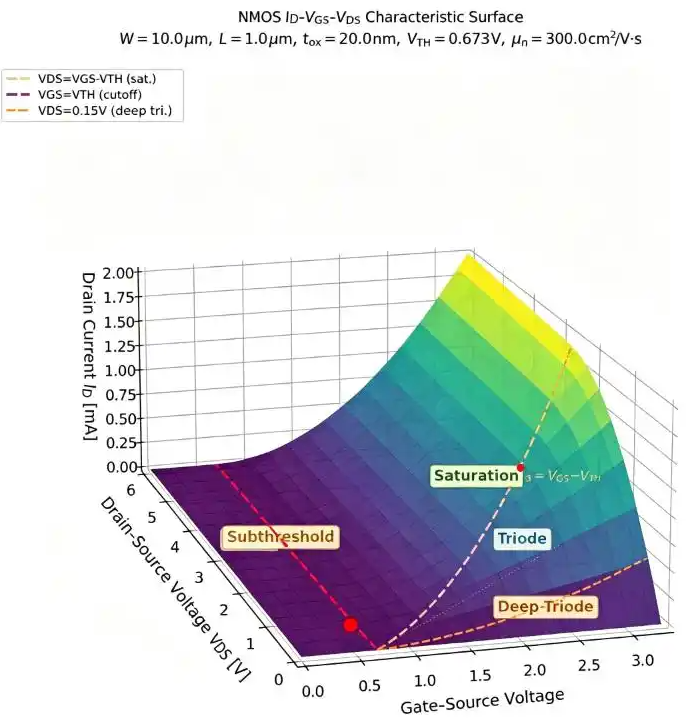

當漏源電壓 VDS 數值偏低、溝道橫向電場強度較弱時，載流子漂移速度和電場強度近似呈正比（v≈μE），此時 MOS 管等效為柵壓可控可變電阻，也就是歐姆區（三極區）。這正是功率 MOS 開關穩態導通的理想工作區間：
VDS 壓降極低，導通損耗僅由 I²RDS (on) 決定。
VDS 壓降極低，導通損耗僅由 I²RDS (on) 決定。

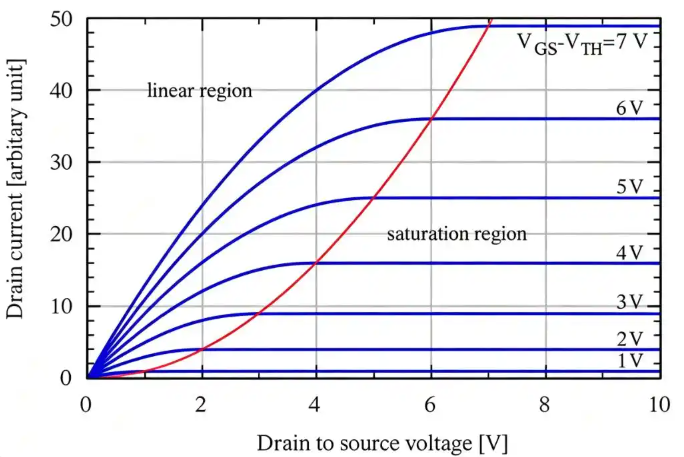

傳統長溝道器件模型對夾斷現象的描述為：VDS 持續抬升，漏端位置有效柵漏電壓 VGD 逐步降低，當 VGD 接近 VTH 時，漏端出現預夾斷邊界。這套理論方便繪制特性曲線、推導平方律電流公式，但不能理解為溝道某處完全不存在載流子。
從電學連續性就能推翻該誤區：回路穩態電流必須保持連續，如果溝道某一截面上可移動載流子完全消失，想要維持固定電流就需要載流子速度無限大，物理層面無法實現。所謂夾斷區域，更準確的描述是漏端反型電荷快速衰減、電場重新分布的等效模型，并非無載流子空白段。傳統理論定義的飽和邊界為
但實測波形會發現，MOS 管實際飽和電壓 VDSAT 遠低于 VGS−VTH，也就是說還沒達到理論夾斷條件，漏極電流就已經趨于恒定。現代功率 MOS 輸出曲線拐點的核心成因是橫向高壓電場：載流子漂移速度不再跟隨電場同步提升，逐步趨近飽和速度 vsat。
低電場環境下載流子速度 v≈μE；進入高場區間后速度增長停滯，貼近 vsat。此時飽和電流由溝道反型電荷總量、飽和速度共同決定，可用 ID,sat≈W?Qinv?vsat 簡化理解。速度飽和成為主導因素后，ID 和過驅動電壓 VGS−VTH 的關系，會從理想平方律轉變為近似一次函數。
行業通用 BSIM 器件模型，會納入速度飽和、遷移率衰減、溝道長度調制、自熱效應等高場現象還原器件真實特性；胡正明教授的半導體教材也明確提出，傳統夾斷示意圖存在明顯局限性。宏觀表現為 ID 受 VDS 變化影響極小，等效壓控恒流源，因此差分放大電路、電流鏡、LDO 誤差放大器、基準源等模擬電路，都會要求 MOS 管工作在飽和區。
另外一個極易混淆的名詞陷阱：功率器件手冊標注的 “線性模式”，多指 MOS 管作為線性調整管，工作在高 VDS、高功耗區間；而教科書所說的線性 / 歐姆區，特指低 VDS、低阻導通狀態。看到 linear 一詞，必須結合電壓、電流工況判斷，不能單靠文字定義。
四、同是 10A 電流，選錯工作區間損耗相差 60 倍
功率器件發熱失控、燒毀的核心根源，永遠是基礎功耗公式
假設某顆 MOS 管流過 10A 電流，同時處于飽和區，漏源壓降達到 3V，器件瞬時功耗 30W。對于無完善散熱的小型封裝，這個功耗會快速拉高結溫，直接觸發過熱損壞。
若同一顆 MOS 管搭配充足柵壓驅動，穩定進入歐姆區，導通電阻 RDS (on)=5mΩ，漏源壓降僅 0.05V，
導通損耗 P=I²R=0.5W。30W 與 0.5W 對比，損耗整整相差 60 倍。這也是開關電源、電機驅動、電池保護電路中，MOS 穩態導通必須壓低 RDS (on)、規避飽和區的核心原因。
導通損耗 P=I²R=0.5W。30W 與 0.5W 對比，損耗整整相差 60 倍。這也是開關電源、電機驅動、電池保護電路中，MOS 穩態導通必須壓低 RDS (on)、規避飽和區的核心原因。
但需要客觀說明：MOS 管開關切換的過渡階段，必然會短暫進入高損耗區間。從關斷切換至導通的過程中，VDS 不斷下降、ID 同步上升，電壓電流同時處于較高水平，這段交越區間產生的開關損耗，往往遠大于穩態導通損耗。
因此柵極驅動設計需要平衡：驅動速度足夠快，縮短交越時間壓低開關損耗；同時不能速率過高，避免波形振鈴、電壓過沖、EMI 干擾超標。優質功率電路設計，本質是效率、器件可靠性、電磁兼容三者之間的權衡取舍。
如果將 MOS 管用于線性穩壓電源、電子負載、熱插拔限流電路，就不能單純追求低 RDS (on)，需要重點校核直流安全工作區 DC SOA、器件熱阻、最大結溫與二次擊穿風險。絕大多數開關專用 MOS 的直流安全工作區間性能較差，長期工作在線性高耗散模式下，極易出現參數達標但上電即損壞的情況。
五、硬件調試最常遇到的三類典型誤區
誤區 1：把 MOS 閾值電壓 VGS (th) 當成滿導通驅動電壓
閾值電壓僅代表溝道剛剛生成微弱電流，想要實現低阻導通，必須參考 4.5V、6V、10V 等標準驅動電壓對應的 RDS (on) 參數。
誤區 2：套用三極管 hFE 計算基極限流電阻
三極管直流放大系數 hFE 離散度大，還會隨工作電流、溫度大幅浮動；開關電路必須采用強迫 β，結合最壞工況完成參數校核。
誤區 3：只核算穩態導通損耗，忽略開關損耗與溫升
高頻開關電路中，柵極總電荷 Qg、米勒平臺寬度、驅動電阻、上下管死區時間、結溫升高、PCB 散熱布局，都會大幅影響器件整體損耗，不能只計算直流導通功耗。
六、MOS、JFET、BJT、IGBT 輸出曲線都存在飽和拐點的底層邏輯
對比 MOSFET、JFET、雙極三極管、IGBT 四類功率器件的輸出特性曲線，能發現統一規律：低電場區間電流隨端電壓快速上升；電場強度提升后，載流子漂移速度逼近飽和速度 vsat，電流增速放緩，曲線出現明顯拐點。
盡管四類器件芯片結構、電流控制方式完全不同，但飽和拐點的底層成因都能通過高場輸運、載流子速度飽和解釋。真正發生 “飽和” 的是載流子移動速度，并非溝道憑空出現無載流子區域。
學習器件不用死記 “夾斷無載流子” 的老舊理論，記住四個核心判斷維度即可：內部電場強度、載流子是否達到速度飽和、端口電荷由哪種信號控制、壓降與發熱損耗集中在何處。
總結：同為飽和區，三極管與 MOS 管設計目標完全相反
三極管進入飽和區的判定標準是集電結正向偏置，電流放大關系失效，VCE 壓降大幅降低；輸出曲線拐點可以結合載流子速度飽和解釋。低頻開關電路，設計目標就是讓三極管穩定處于飽和區間，獲取極低導通壓降。
MOS 管出現電流飽和，并不是溝道長度飽和，也不存在完全無載流子的真空夾斷區；本質是高電場讓載流子速度達到上限，ID 幾乎不受 VDS 變化影響。模擬放大電路利用該恒流特性，而追求高效率的功率開關，穩態導通必須停留在低 VDS、低 RDS (on) 的歐姆線性區。
今后再看到 “飽和區” 這個術語，不要死記夾斷、導通的固定結論，先理清四個問題：器件內部電場強弱、載流子速度是否飽和、電荷由電壓還是電流控制、損耗發熱集中在哪里。能完整梳理清楚這套邏輯，才算真正吃透晶體管與 MOS 管的器件本質。
